Lưu ý:
vui lòng mua đơn hàng từ 20k trở lên để chúng tôi đủ bù vào chi phí gói hàng. cảm ơn bạn
- Khi nhận hàng, mạch mặc định sẽ ở chế độ báo pin 1S

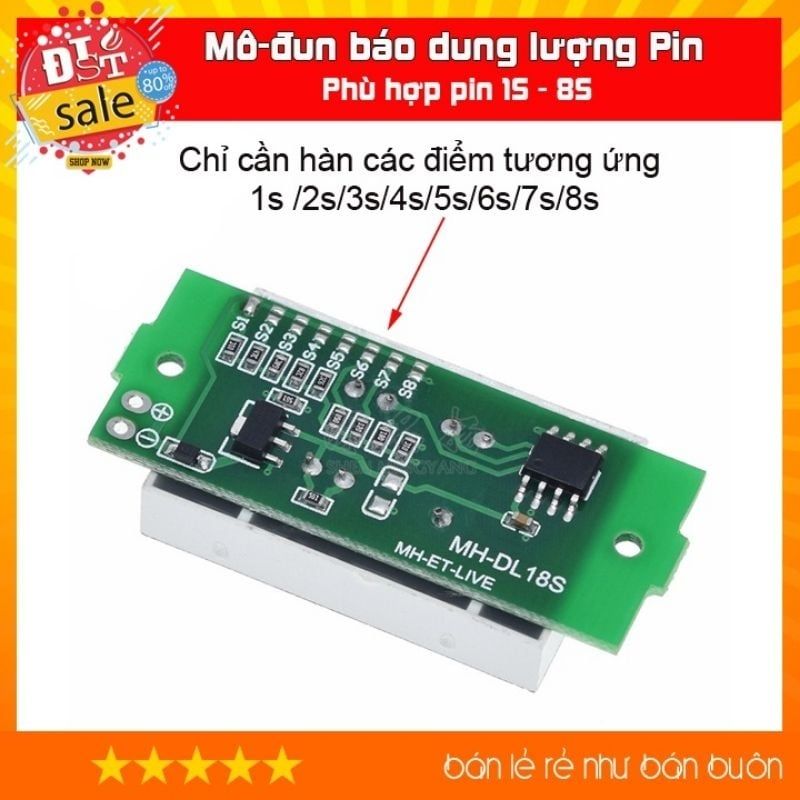

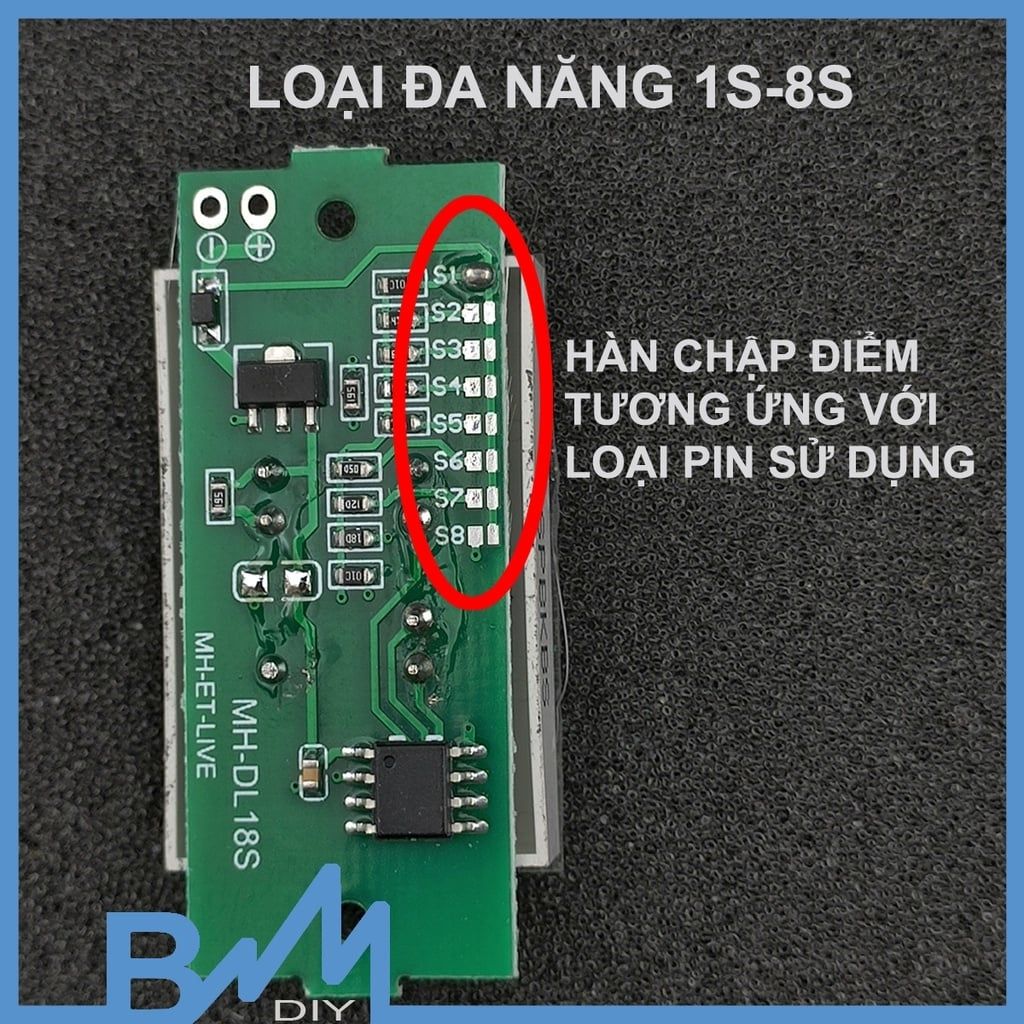

- Tuỳ vào nhu cầu sử dụng, bạn cần hàn kết nối 2 tiếp điểm tương ứng ở mặt sau và ngắt tiếp điểm ở S1 (ví dụ bạn bạn dùng pin 3s thì hàn 2 tiếp điểm ở vị trí S3 và ngắt 2 tiếp điểm ở vị trí S1)

Thông số kỹ thuật:
- Mạch dùng cho pin từ 1s đến 8s
- Mạch dùng với pin lithium ion 3.7V
- Cách sử dụng: Nối nguồn VCC vào (+), GND vào (-).
- Kích thước: 45x20x10mm

,........................................
Đặc điểm:
1. Hiển thị lượng điện trong pin
2. Trường ứng dụng rộng rãi: pin lithium
3. Phương pháp sử dụng: kết nối bảng hiển thị cổng dương và âm với pin dương đã thử nghiệm và cổng âm, ống kỹ thuật số sẽ hiển thị lượng điện pin theo thời gian thực

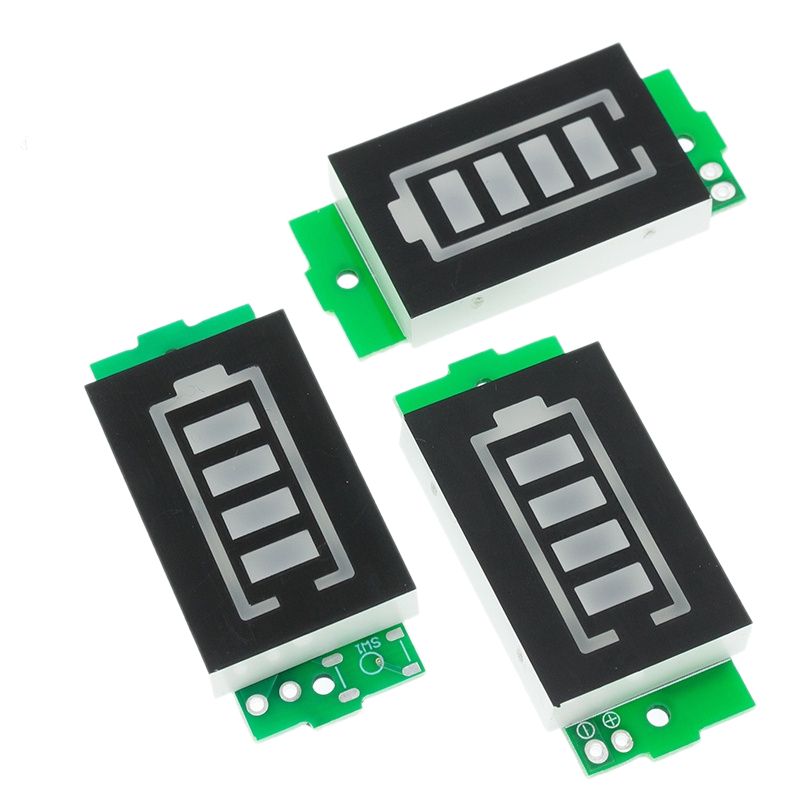

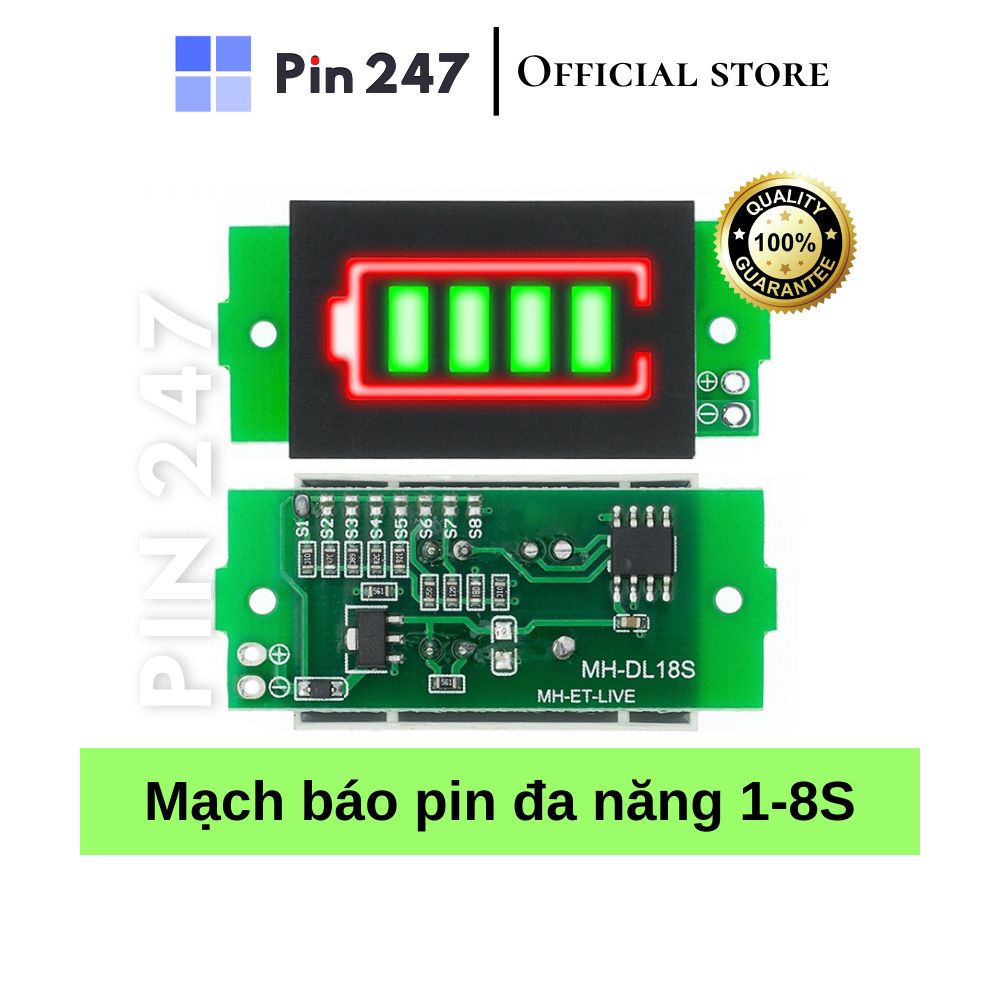

4. Màu kỹ thuật số: viền đỏ, khối hiển thị màu xanh dương (khi lượng điện pin đầy, tất cả sẽ được hiển thị)

Hiển thị thông số số lượng điện:
1.Khi điện áp pin trên N * 3,3V, sản phẩm sẽ chiếu sáng 1 khối lượng điện
(lưu ý: N đại diện cho lượng pin)
2.Khi điện áp pin trên N * 3.5V, sản phẩm sẽ chiếu sáng 2 khối lượng điện
3.Khi điện áp pin trên N * 3.7V, sản phẩm sẽ chiếu sáng 3 khối lượng điện
4.Khi điện áp pin trên N * 3.9V, sản phẩm sẽ chiếu sáng 4 khối lượng điện
5.Khi điện áp pin nhỏ hơn N * 3,3V, màn hình 4 khối sẽ tắt; điều đó đại diện cho pin nhỏ hơn 3,3V và bạn có thể sạc pin
