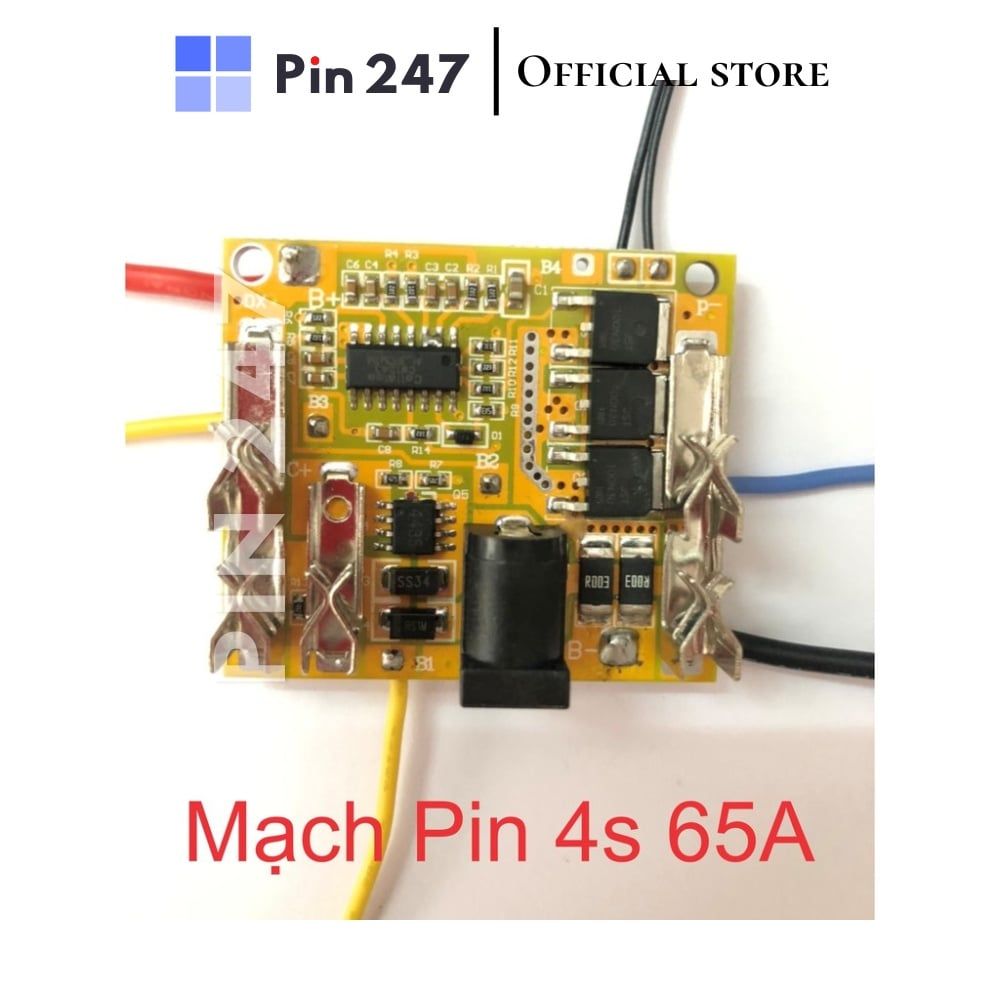

Mạch Makita 3S 4S 14.4V 65A, sạc và bảo vệ xả pin Li-ion, đầy tự ngắt

Thông tin sản phẩm và sử dụng:
- Mạch Makita 4S 14.4V 65A
- Điện thế xả cạn: 2.75v
- Điện thế sạc đầy: 4.2v
- Dòng xả liên tục tối đa: 65A
- Mạch chạy được máy Makita đời cao không chổi than BL, máy 3 chân pin
- Điện áp sạc: Sử dụng sạc Li-ion DC: 16.8V - 17V
- Chức năng: Sạc bảo vệ cell pin Li-ion, dùng trong pin máy khoan, máy bắt vít Makita,... có mức điện thế từ 14.4v - 16.8v. Sử dụng 4 cell Li-ion nối tiếp hoặc 8 cell tuỳ như cầu sử dụng

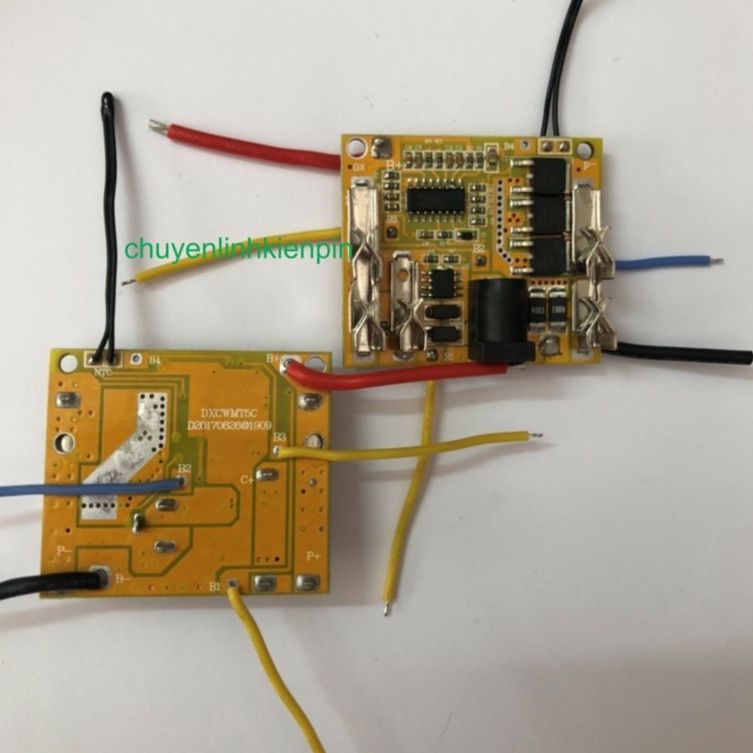

- Hàn theo thứ tự từ B- (0V), B1(3.7V), B2(7.4V), B3(11.1) và B+(14.8V). Lúu ý: Bỏ chân B4. Bắt buộc vậy! Đó là đặc điểm riêng của mạch này và cũng không phải là mạch 5S!
- Giắc cắm DC 5.5*2.1mm là đường sạc vào (dùng được cả 2 loại chui cắm sạc 5.5x2.1mm và 5.5x2.5mm)
Lưu ý:
- Khi đóng pin cho máy khoan,… có công suất/dòng tải lớn, cần mạch có dòng xả mạnh (30A, 50A, 100A,…) và cell có dòng xả cao (10C, 15C, 20C,…)
- Đóng pin từ 2P (2 cell song song) trở lên và không dùng cell cũ/kém chất lượng
- Sản phẩm là 01 mạch bảo vệ pin (Bms), không bao gồm pin, sạc hay sản phẩm minh hoạ khác. Màu sắc, hình ảnh có thể khác so với thực tế, chức năng không đổi. Các thông số nêu trên là từ nhà sản xuất (Nsx), shop chưa kiểm chứng thực tế
-----------
Một số điều cần biết v/v đổi/trả hàng:
- Mạch bảo vệ (Bms) là sản phẩm điện tử chuyên ngành và sử dụng kết hợp. Để Bms hoạt động phải đảm bảo 2 điều kiện “cần” và “đủ”: Khối pin đạt chuẩn và thợ hàn mạch chính xác theo Hd từ Nsx và Shop
- Khối pin phải được hàn ghép từ các cell đạt chuẩn, phải có 3 thông số: Điện áp, dung lượng và nội trở đồng đều ở từng cell một và được cân bằng điện áp ở mức 3.7v, không để cell quá cạn hoặc sạc quá đầy (trên 4.2v), không dùng được với khối pin không đạt chuẩn (cell cũ từ nhiều nguồn khác nhau)
- Thợ phải có kiến thức chuyên ngành năng lượng pin và có đủ thiết bị đo kiểm, đồng thời phải có kinh nghiệm để đảm bảo không hàn sai, ngược hay chạm chân linh kiện, cũng như phải đảm bảo được việc chọn lựa dòng sạc-xả giữa mạch, pin và thiết bị đầu cuối là phù hợp và chuẩn xác
- Cần kiểm tra sp trước khi dùng (phải có video). Nếu phát hiện sp không mới 100% hay không còn nguyên vẹn do vận chuyển hoặc lỗi Nsx… Hãy giữ nguyên để Shop đổi
Lưu ý :
- Shop từ chối đổi/trả hàng khi đã hàn vào thiết bị sử dụng: Một số quý khách thấy pin đang sài bt, nay k dùng được thì nghĩ là hư Bms và đặt mua về tự thay hoặc một số quý khách tự mua cell và Bms về đóng pin mới (copy theo pin cũ), trong khi k hiểu rõ…. đôi lúc mua sạc sai điện áp hoặc đấu ngược giắc cắm DC…hệ quả là k sạc được pin hoặc chạm nguồn, cháy nổ và hỏng mạch…..
------------
